Navodila za izpolnitev kosovnice in podpis naročila Prenova infrastrukture LAN

Tabela – popis stanja

  1. Smernice za menjavo stikal
  2. Odpiranje prejetega dokumenta
  3. Dodajanje predmetov v kosovnico
  4. Primeri vnosa predmetov v kosovnico
  5. Obvezno dodajanje fotografij v kosovnico
  6. Pošiljanje kosovnice v pregled

1. Smernice za menjavo stikal

a) Kako določiti prioritetete menjave stikal?

Za zamenjavo najprej izberite starejša stikala, ki so deloma okvarjena (ne delujejo določena vrata) oziroma podpirajo le nižje hitrosti prenosa (10/100Mbit/s). Naslednja prioriteta naj bo menjava manjših stikal, saj boste na ta način osvobodili prostor v omari in povečali urejenost.

b) Katera stikala izbrati?

V primeru, da imate v istem vozlišču več starejših stikal za zamenjavo, preverite če jih lahko več zamenjate z enim stikalom (recimo če imate dve 24-portni stikali, če ju lahko zamenjate z enim 48-portnim), saj na ta način pridobite več prostora v omari in zaradi ker je cenovno to bolj ugodno, boste po delitvi sredstev lahko dobili več stikal. Specifikacije stikal so vam na voljo na spletni strani.

c) Izbira stikal – v katerem primeru izbrati PoE stikala?

Organizacije, ki so bili vključene v projekt WLAN2020 že imajo stikala Juniper, ki so PoE in lahko nanje povežejo dostopovne točke in telefone. V primeru, da ste v kosovnico dodali stikala PoE, pri oddaji v komentarju obrazložite, čemu bodo namenjena (npr. priklop dostopovnih točk, ali telefonije). V nasprotnem primeru, ne potrebujete stikal PoE.

d) Ali lahko zamenjamo Juniper stikala z novimi stikali?

Zamenjava stikal Juniper ni del projekta, zato ni mogoče direktno zamenjati obstoječih stikal Juniper z novimi stikali Cisco. Novo stikalo Cisco lahko uporabite v vlogi, ki jo trenutno izvaja stikalo Juniper (torej za povezavo dostopovnih točk) in s stikalom Juniper nadomestite starejše stikalo, torej prestavite stikalo Juniper na manj kritično mesto v omrežju, mora pa ostati stikalo Juniper povezano v omrežje. Predlagamo vam, da v kosovnico v okno “Proizvajalec in model starega stikala/Konec” zapišete “model obsoječega stikala – premik stikala Juniper” – primer; HP 1810-24G (damo stikalo Juniper kot zamenjavo).

e) Kako vnesemo potrebe po optičnih in UTP povezavah?

V okno “Stavba: prostor: vozlišče:/Začetek:” vnesete točno lokacijo začetka povezave – vozlišča, v okno “Proizvajalec in model starega stikala/Konec:” pa vnesete prostor/vozlišče, kjer se bo povezava končala. V kolikor imate obstoječe povezave med vozlišči le prek povezave UTP, vam priporočamo, da v kosovnico vpišete tudi izgradnjo nove optične povezave SM med vozliščema. Vsako povezavo je potrebno vnesti ločeno.

2. Odpiranje prejetega dokumenta

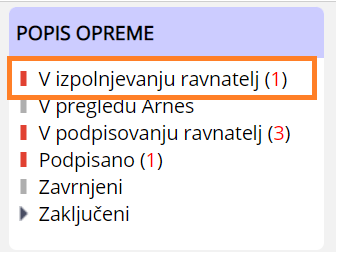

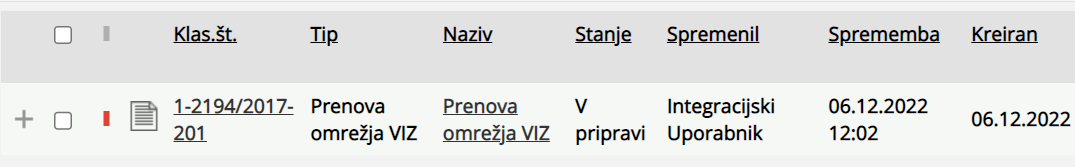

a) Odprite zavihek »V izpolnjevanju ravnatelj« in izberite zadnji prejeti dokument (Prenova omrežja VIZ).

Opomba: Če dokumenta v zavihku ne vidite preverite nastavitev Filtra.

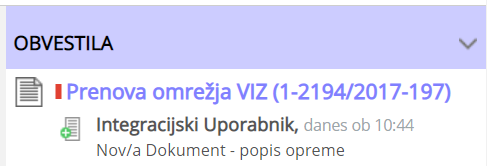

b) Dokument lahko odprete tudi neposredno na vstopni strani, tako da ga izberete pod zavihkom »Obvestila« na desni strani.

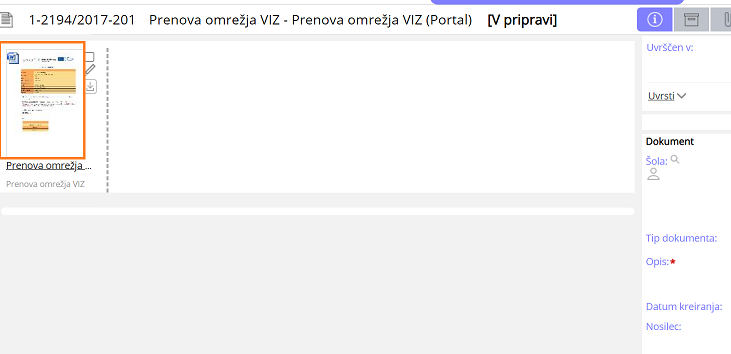

Odpre se vam spodnji pogled. Dokument si za branje odprete tako, da kliknete na ikono dokumenta.

3. Dodajanje opreme na kosovnico

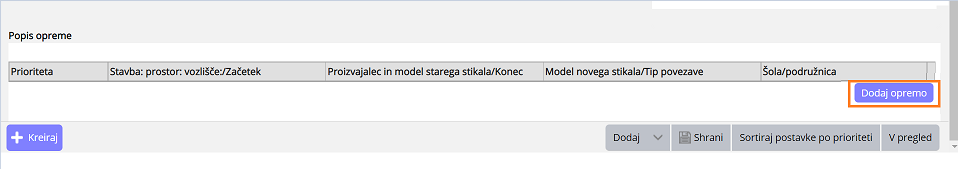

Opremo na kosovnico dodate s klikom na gumb »Dodaj opremo« na dnu strani. Specifikacije opreme najdete v portalu EDO v mapi »TEHNIČNA DOKUMENTACIJA – oprema« pod nazivom » CISCO stikala – specifikacije«.

Vsa polja na maski so obvezna.

a) Prioriteta

  • Stikalo označeno z 1 ima najvišjo prioriteto zamenjave. Številke prioritet naj se ne ponavljajo. V akcijski vrstici, na spodnji desni strani zaslona, najdete gumb Sortiraj postavke po prioriteti. Gumb vam razvrsti opremo po prioriteti, ki ste jo vnesli. V primeru, da je polje s prioriteto prazno ali se številka prioritete podvoji, sistem preštevilči polja glede na opremo, ki je bila vnešena najprej.

b) Stavba: Prostor: Vozlišče/Začetek:

  • Stavba: Prostor: Vozlišče: Točna lokacija kjer se bo novo stikalo nahajalo.
  • Začetek: Vozlišče kjer se začne povezava.

c) Proizvajalec in model starega stikala/Konec:

  • Proizvajalec in model starega stikala: Informacije o starem stikalu.
  • Konec: Vozlišče kjer se konča povezava.

d) Model novega stikala/Tip povezave:

  • Model novega stikala: V spustnem stolpcu izberete model stikala, ki ga vaša organizacija potrebuje.
  • Tip povezave: V primeru, da potrebujete novo povezavo, izberite ustrezno razdaljo med vozlišči.

e) Šola/podružnica: V spustnem stolpcu izberite lokacijo, kjer opremo potrebujete. V kosovnico lahko vnesete tako matično šolo kot tudi morebitne podružnice /enote.

4. Primeri vnosa predmetov v kosovnico

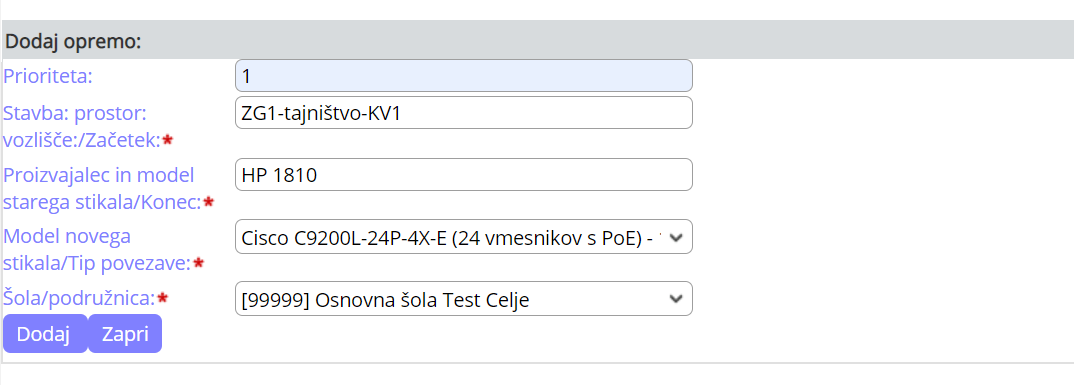

b) Kako v kosovnico pravilno vnesemo željo po menjavi obstoječega stikala?

Pomembno je, da v kosovnico vnesete tako proizvajalca, kot tudi model obstoječega stikala.

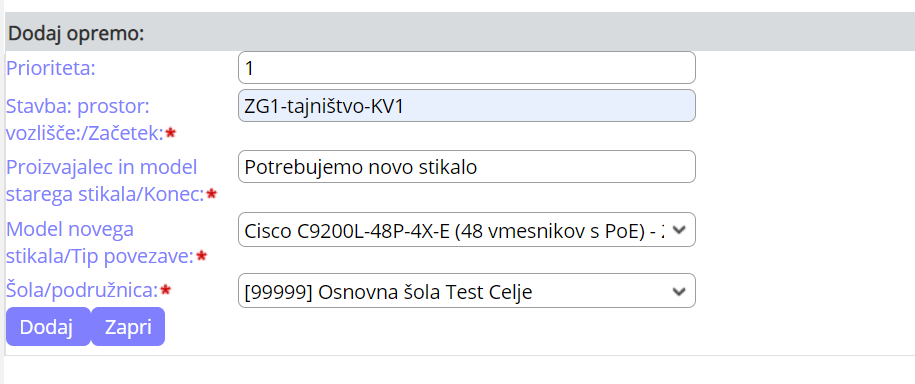

c) Obstoječega stikala nimamo / ga ne želimo menjati, potrebujemo pa novo, dodatno stikalo.

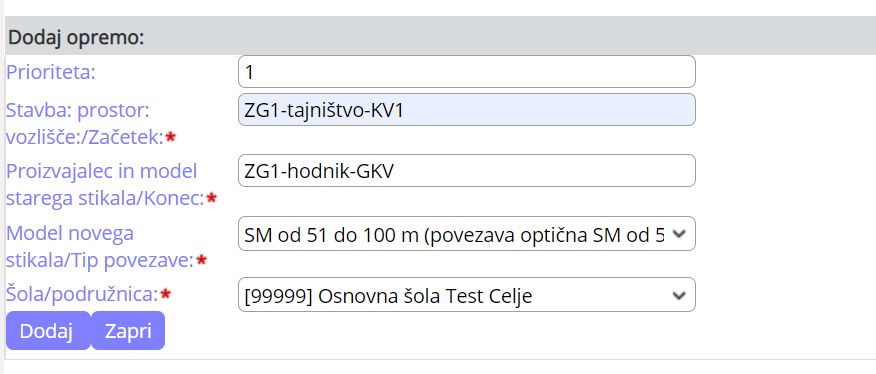

d) Potrebujemo novo optično povezavo.

5.Obvezno dodajanje fotografij

Prosimo, da kot priloge naložite fotografije celotnega vozlišča in posameznih stikal.

POMEMBNO: Fotografije ustrezno poimenujte: za katero komunikacijsko omarico, prostor in stikalo gre – preden jih naložite v portal EDO.

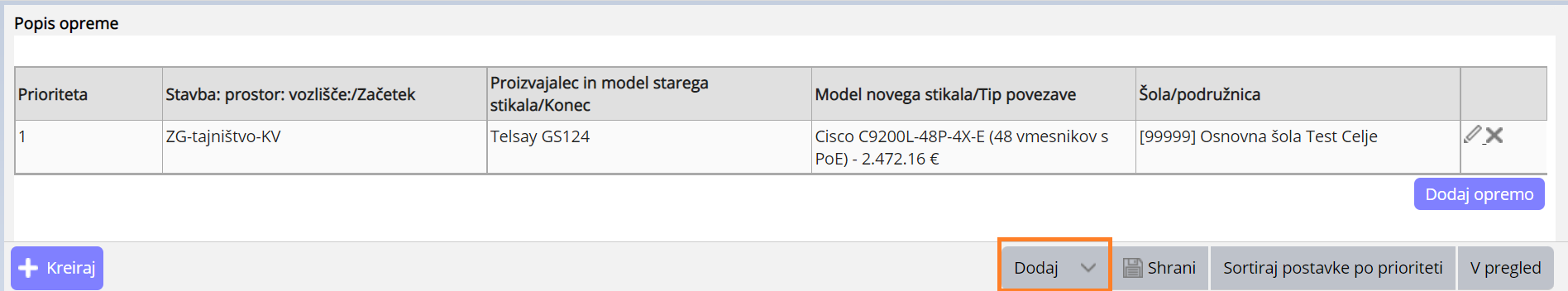

Za dodajanje fotografije kliknite gumb »Dodaj« na dnu strani.

Vsako fotografijo je v portal potrebno naložiti ločeno.

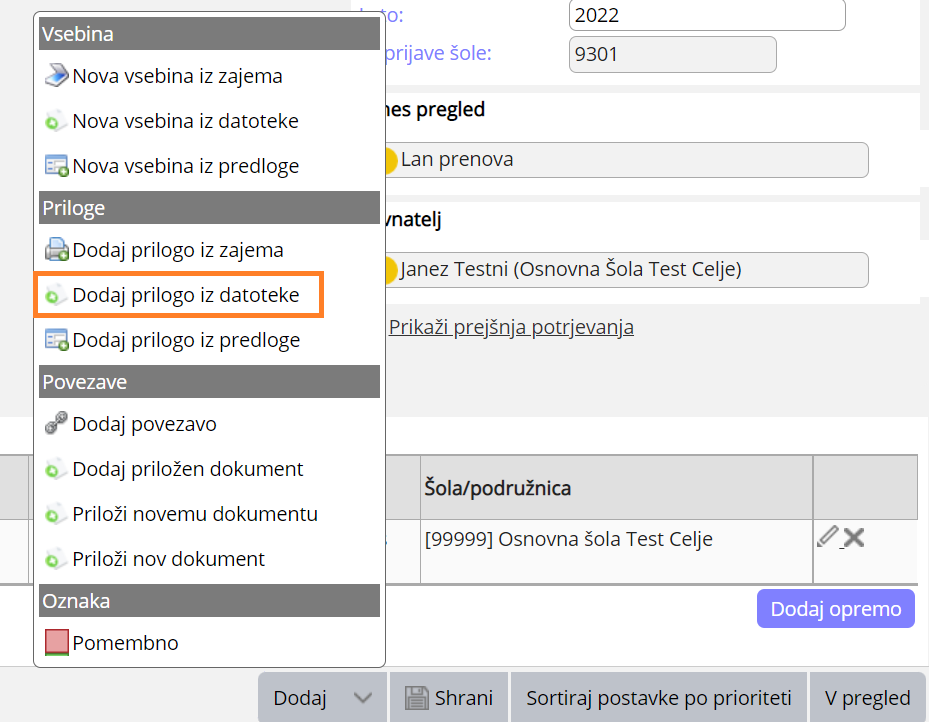

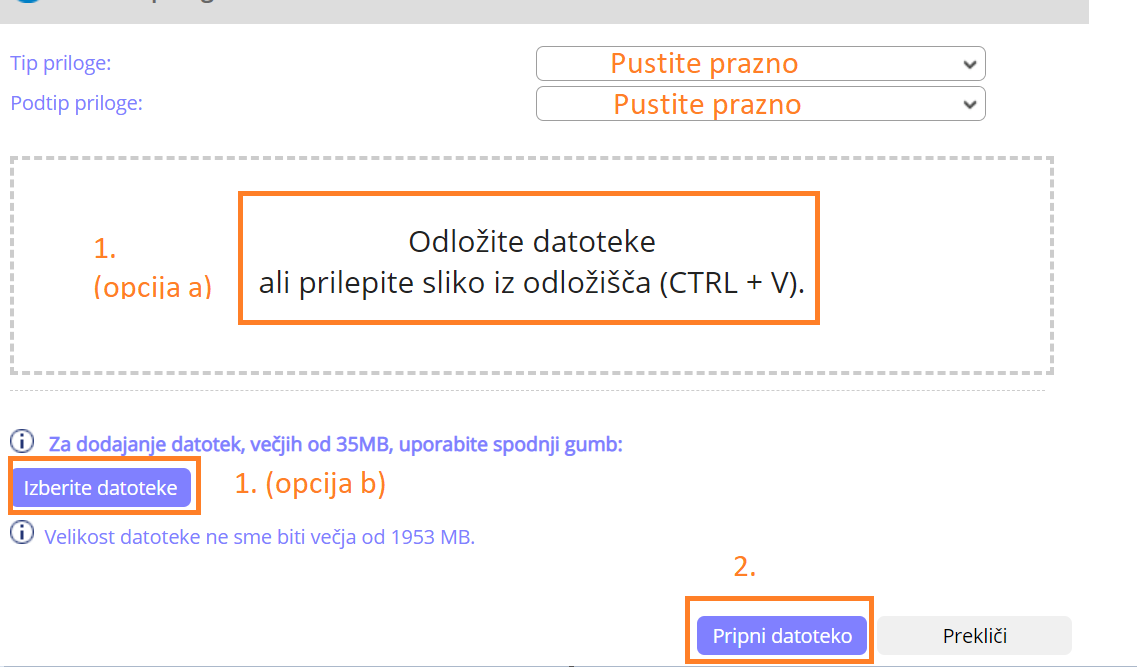

Izberete gumb »Dodaj prilogo iz datoteke«.

Polji »Tip priloge« in »Podtip priloge« pustite prazni. Dodate želene datoteke in kliknete na gumb »Pripni datoteko«.

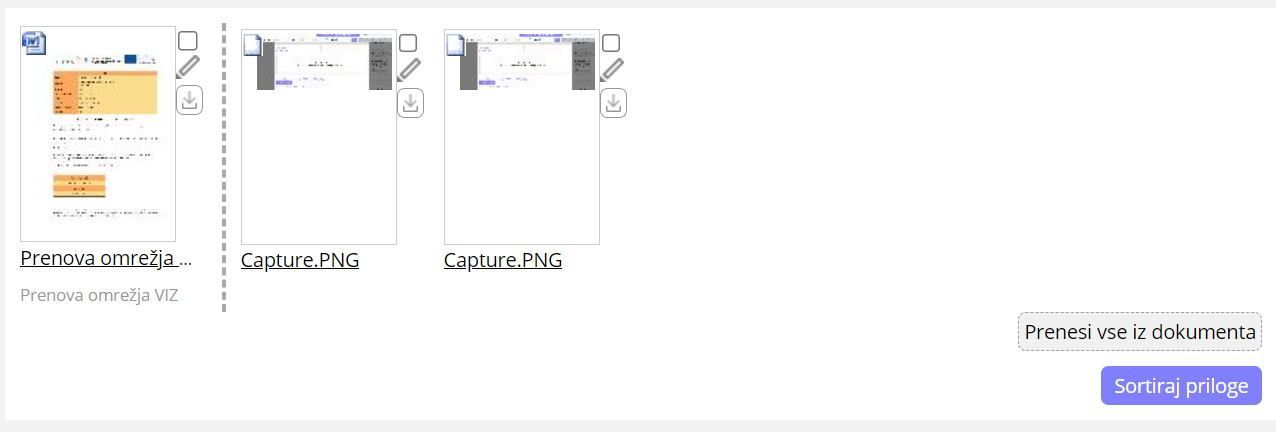

Uspešno naložene datoteke vidite ob dokumentu na vrhu strani.

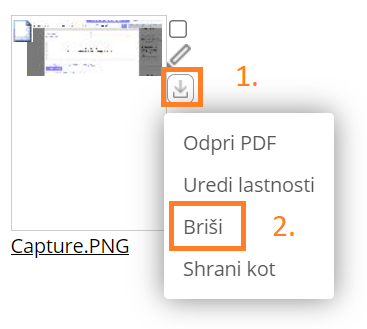

Datoteko lahko izbrišite z gumbom na spodaj označeni simbol. Nato izberete »Briši«.

5. Pošiljanje kosovnice v pregled

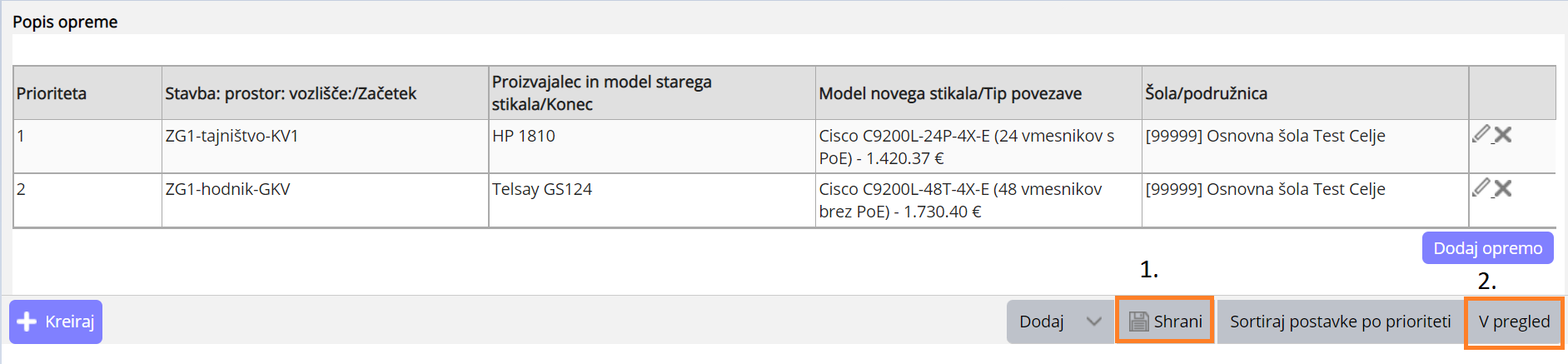

Ko končate z dodajanjem opreme na kosovnico dokument najprej Shranite ter nato pošljete V pregled.

Navodila so vam na voljo tudi v obliki videovodiča.



Pomoč uporabnikom

01 479 88 00
(delavniki, 8:00–16:00)
